Mancais Completos ISN Dodge

Mancal Dodge ISN

A Dodge foi criada no século 19, nos Estados Unidos. Passou por algumas aquisições nas últimas décadas, mas a marca permaneceu. Atualmente está sob o comando da empresa RBC BEARINGS, que ainda mantém a fabricação dos mancais Dodge 100% nos Estados Unidos.

No segmento de mancais eles oferecem soluções completas, de fácil montagem. Compactos e com rolamentos vedados com cubo alongado, não requer ajustes de montagens com lâminas, pois já são fornecidos pré-ajustados. Traz diminuição considerável de inventario pois não necessita de partes separadas como BUCHA, VEDAÇÃO, ANEIS DE BLOQUEIO, além de reduzir o consumo de graxa em 70%!!!

ENTRE EM CONTATO AGORA MESMO COM NOSSA EQUIPE DE ATENDIMENTO e saiba mais sobre este produto DESTAQUE!!!

São equivalentes as linhas SN (SN / SNA / SNL / SNHL / SNT / SNH…) a linha P2B-ISN, que conta com um sistema patenteado de montagem “Push/Pull” e pode ser montada/desmontada em 15 minutos.

O sufixo P2B indica o mancal com 2 furos para fixação da base, P4B indica o mancal com 04 furos na base, e ISN indica a linha Imperial SN e ISAF indica linha SAF tradicional.



A LINHA ISN DODGE traz inúmeras vantagens e atingindo aumento expressivo de performance!!!

Veja a Linha Tradicional que a DODGE é compatível / similar:

Mancal / Mancais BURGER - BRG - FCM – FRM - HENFEL

A linha de mancais bipartidos SN é amplamente utilizada na indústria pesada. Ao longo dos anos essa série foi sendo aprimorada, passando por avanços tecnológicos e dispões de fabricantes nacionais como BURGER / BRG / FCM / FRM / HENFEL.

SN / SNE / SNL / SNHL / SNH / SNA / SNT

  • SN: Caixa bipartida, alojamento estreito, e a necessidade de ter uma caixa diferente para cada rolamento
  • SNA: Caixa bipartida, alojamento mais largo, e uma caixa diferente para cada rolamento
  • SNH: Caixa bipartida, mais opções de vedações, que definem o tamanho dos eixos, e uma única caixa pode ser usada com 4 tipos de rolamentos
  • SNHL: Caixa bipartida, ainda mais opções de vedações, que definem o tamanho dos eixos, uma única caixa pode ser usada com 4 tipos de rolamentos e prevê a possibilidade de sensores para monitoramento (temperatura, velocidade, vibração)


Essas linhas de mancais bipartidos são para uso em aplicações pesadas, com cargas atuantes na vertical. O uso de rolamentos de rolos aumenta a capacidade de carga desses mancais.

Mancal / Mancais NTN

A NTN é uma empresa japonesa, fundada em 1918, que iniciou seus negócios na fabricação de rolamentos de esferas. Ao longo dos anos ampliou sua gama de produtos, adquiriu a SNR - empresa francesa - e continua se expandindo.

Na linha de mancais para aplicações pesadas a NTN oferece mancais bipartidos (two-part), tipo pedestal, das séries SN, SAF e SD, que trabalham com uma variedade de vedações e rolamentos. SN / SNE / SNL / SNHL / SNH / SNA / SNT.

A série SN segue os padrões da norma JIS, japonesa.

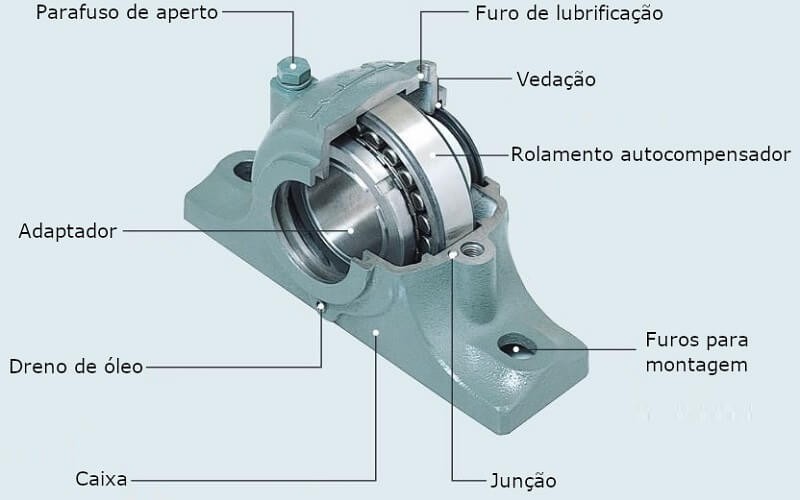

Estes mancais bipartidos seguem basicamente a mesma estrutura:

  • Parafuso de aperto - para unir a parte de baixo e de cima do mancal
  • Furo de lubrificação
  • Vedações
  • Rolamento Autocompensar de Rolos
  • Adaptador / Bucha de Montagem
  • Anéis de Bloqueio
  • Graxa


Imagem NTN

Mancal / Mancais SKF

A SKF é uma empresa centenária, e uma das maiores fabricantes de rolamentos e peças industriais do mundo. A SKF trabalha com uma vasta gama de produtos em diversos segmentos, e o mesmo ocorre na linha de mancais, com mancais bipartidos, não bipartidos, flangeados, caixas de mancal com dois rolamentos e mancais para aplicações específicas.

Segundo seu site, os mancais SNL e SE são seus mancais mais populares do mercado, sempre considerados como primeira opção no projeto, graças à qualidade e custo-benefício.

A linha SE é a evolução da SNL, que substituiu as linhas SN / SNE / SNL / SNHL / SNH / SNA / SNT:

SNL: Caixa de mancal bipartida padrão
SE: Caixa de mancal bipartida da nova geração, segue o padrão ISO 113, e são mais fortes e robustas, com nervuras de reforço maiores. As nervuras também aumentam a área de contato, melhorando a dissipação de calor.

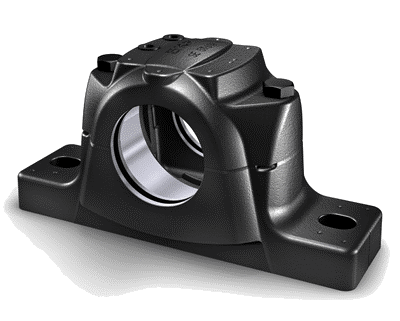

Mancal SKF bipartido - Fonte: SKF

Mancal / Mancais FAG

A FAG faz parte do grupo Schaeffler, que também engloba as marcas INA e LuK. O grupo foi formado em 2003, após a aquisição a INA adquirir a LuK em 1999 e a FAG em 2002.

Sua linha de caixas de mancais SNV foi desenvolvido a partir das séries SN / SNE / SNL / SNHL / SNH / SNA / SNT. Essa linha permite a montagem de uma variedade de rolamentos, sem a necessidade de trocar a caixa, desde que o diâmetro externo do rolamento seja compatível com a caixa.

Por utilizar rolamentos de rolos, como os outros mostrados nesta página, esses mancais suportam altas cargas e são muito utilizados em indústrias pesadas como metalúrgica, mineração, construção civil, madeireira, entre outros.

 Desenho Técnico Mancal FAG - Fonte: Catálogo FAG


Mancal / Mancais TIMKEN

A linha de caixas de mancais SNT foi desenvolvido a partir das séries SN / SNE / SNL / SNHL / SNH / SNA.

Por utilizar rolamentos de rolos linha 22000, 23000 e 24000, como os outros mostrados nesta página, esses mancais suportam altas cargas e são muito utilizados em indústrias pesadas como metalúrgica, mineração, construção civil, madeireira, entre outros.
